一、图像处理常见基本概念

1.BGR和RGB格式

• BGR和RGB是两种常见的颜色编码格式，它们在像素颜色排列的顺序上有所不同：

  1. RGB格式：
     • RGB指的是红色（R）、绿色（G）、蓝色（B）三个颜色通道的顺序。
     • 在RGB格式中，像素的颜色值按照红、绿、蓝的顺序排列，即最开始的三个字节依次表示红色、绿色和蓝色分量。
  2. BGR格式：
     • BGR则是蓝色（B）、绿色（G）、红色（R）的顺序。
     • 在BGR格式中，像素的颜色值按照蓝、绿、红的顺序排列，即最开始的三个字节依次表示蓝色、绿色和红色分量。

  这两种格式主要在图像处理中有所区别。例如，在OpenCV中，默认情况下读取的图像格式是BGR而非RGB，这意味着你在处理图像数据时需要注意颜色通道的顺序。如果需要与其他软件或标准的RGB格式进行交互，通常需要进行颜色通道的重新排列。

  总结：

  • RGB：红色、绿色、蓝色，像素颜色排列顺序是RGB。
  • BGR：蓝色、绿色、红色，像素颜色排列顺序是BGR。

RGB格式的缺陷：自然条件下截取的图像，容易受到光线的影响，即对亮度比较敏感，RGB的三个分量都会受亮度的影响。

2. HSV格式

在图像处理中使用较多的是 HSV 颜色空间，它比 RGB 更接近人们对彩色的感知经验。非常直观地表达颜色的色调、鲜艳程度和明暗程度，方便进行颜色的对比。

​ 在 HSV 颜色空间下，比 RGB 更容易跟踪某种颜色的物体，常用于分割指定颜色的物体。

​ HSV 表达彩色图像的方式由三个部分组成：

• Hue（色调、色相），相当于基调，是下图的俯视图得到的圆，圆上不同位置的颜色基调不同，把颜色分成了360°，每个位置有不同的颜色基调；
• Saturation（饱和度、色彩纯净度）：纯度，沿着俯视图得到的圆的半径看，因为圆弧上的点代表该处的颜色的基调，那么半径上就是从纯白色到该基调颜色过渡过程中不同位置的纯度，在圆心处纯度为0，在圆弧上（该色调）纯度为100；
• Value（明度）：亮度，沿着圆柱的高来看，圆柱表面上平行于圆柱轴上的点的颜色基调相同，纯度也相同，但是明暗程度不同。同时，该圆柱的半径也不同，相当于磁盘的柱面。

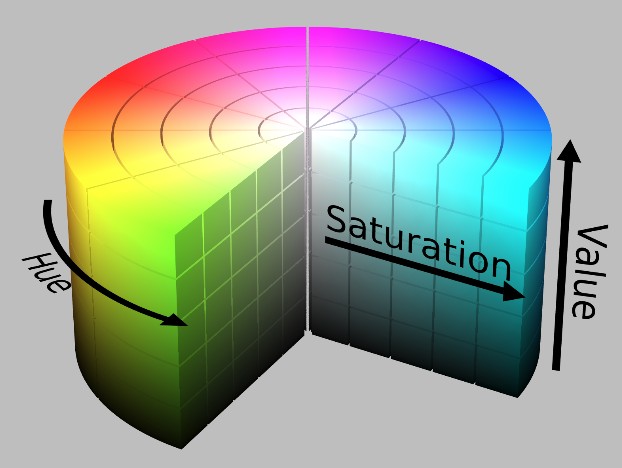

​ 用下面这个圆柱体来表示 HSV 颜色空间，圆柱体的横截面可以看做是一个极坐标系 ，H 用极坐标的极角表示，S 用极坐标的极轴长度表示，V 用圆柱中轴的高度表示。

3. 分辨率和像素

1、像素是指照片的点数(表示照片是由多少点构成的)，分辨率是指照片像素点的密度(是用单位尺寸内的像素点，一般用每英寸多少点表示–dpi)。照片实际大小是像素决定的。一个像素很大的照片，如果将分辨率设置很大的话，打印出来的照片可能并不大(但是很清晰)。反之，一个像素并不很大的照片，如果将分辨率设置得很小，那么打印出来的照片可能很大(但是不清晰)。

2、 分辨率指单位长度上的像素值，与打印质量有关，一般使用的量纲为PPI; 总像素指图片的样本精度，与可打印尺寸有关，通常使用“长×宽”的方式表示，乘积就是通常所说的总像素。由于图片的宽高比不同，所以，同一总像素可以有多种规格。

4. ROI区域

在计算机视觉和图像处理中，感兴趣区域（Region of Interest, ROI）是指图像中特别关注的部分。ROI 通常用于提取图像中的特定区域进行进一步的处理和分析，比如特征提取、对象识别、图像分割等。

ROI 的主要作用：

1. 减少处理时间：通过只处理图像中的特定区域，可以显著减少处理时间，提高效率。
2. 集中处理目标：可以将处理的焦点集中在图像中最相关的部分，忽略背景或其他不相关的区域。
3. 提高精度：在某些情况下，ROI 的提取可以提高图像处理的精度，尤其是在目标对象占据图像较小区域时。

如何定义和提取 ROI：

通常，ROI 是一个矩形区域，可以通过指定其左上角和右下角的坐标来定义。在 OpenCV 中，可以通过数组切片的方式来提取 ROI。

示例代码：

以下是一个使用 OpenCV 提取 ROI 的简单示例：

import cv2

# 读取图像
image = cv2.imread('image.jpg')

# 定义ROI的坐标（左上角和右下角）
x1, y1 = 100, 100  # 左上角坐标
x2, y2 = 300, 300  # 右下角坐标

# 提取ROI区域
roi = image[y1:y2, x1:x2]

# 显示原图和ROI区域
cv2.imshow('Original Image', image)
cv2.imshow('ROI', roi)

# 等待按键
cv2.waitKey(0)
cv2.destroyAllWindows()

代码说明：

1. 读取图像：使用 cv2.imread() 读取图像文件。
2. 定义 ROI：通过指定矩形的左上角 (x1, y1) 和右下角 (x2, y2) 坐标来定义感兴趣区域。
3. 提取 ROI：使用切片操作 image[y1:y2, x1:x2] 提取 ROI 区域。
4. 显示图像：使用 cv2.imshow() 显示原图和提取的 ROI。

注意事项：

• 坐标有效性：确保 ROI 的坐标在图像的范围内，否则会导致错误。
• 矩形定义：左上角坐标 (x1, y1) 应小于右下角坐标 (x2, y2)。

应用场景：

• 目标检测：提取图像中检测到的目标区域进行进一步分析。
• 图像分割：提取图像中特定的分割区域进行处理。
• 特征提取：只对感兴趣的区域进行特征提取，减少计算量。

通过合理定义和提取 ROI，可以有效地提高图像处理的效率和精度。

二、OpenCV介绍

OpenCV（open source computer vision library）是一个基于BSD许可（开源）发行的跨平台计算机视觉库，可以运行在Linux、Windows、Android和Mac OS操作系统上。
它轻量级而且高效——由一系列 C 函数和少量 C++ 类构成，同时提供了Python、Ruby、MATLAB等语言的接口，实现了图像处理和计算机视觉方面的很多通用算法。
OpenCV用C语言编写，它的主要接口也是C语言，但是依然保留了大量的C语言接口。

安装opencv

pip install opencv-python

三、OpenCV常用接口

一、图像入门

Opencv常见相关功能库：

• numpy
• Matplotlib

1. 读取图像

cv2.imread()

• cv.IMREAD_COLOR： 加载彩色图像。任何图像的透明度都会被忽视。它是默认标志。
• cv.IMREAD_GRAYSCALE：以灰度模式加载图像
• cv.IMREAD_UNCHANGED：加载图像，包括alpha通道

注意： 除了这三个标志，你可以分别简单地传递整数1、0或-1。

import numpy as np
import cv2 as cv

# 以灰度格式加载图像
img_file = cv.imread("123.jpg",0)

2. 显示图像与用户交互

cv2.imshow()

使用函数**cv2.imshow()**在窗口中显示图像。窗口自动适合图像尺寸。

第一个参数是窗口名称，它是一个字符串。第二个参数是我们的对象。可以根据需要创建任意多个窗口，可以使用不同的窗口名称

cv.waitKey()是一个键盘绑定函数。其参数是以毫秒为单位的时间。该函数等待任何键盘事件指定的毫秒。如果您在这段时间内按下任何键，程序将继续运行。如果0被传递，它将无限期地等待一次敲击键。

cv.destroyAllWindows()破坏创建的所有窗口。

cv.destroyWindow()在其中传递确切的窗口名称作为参数。

示例代码：

cv.imshow("img",img_file)
cv.waitKey(0)
cv.destroyAllWindows()

PS: cv.namedWindow()可以创建一个空窗口

cv.namedWindow('image',cv.WINDOW_NORMAL)
cv.imshow('image',img)
cv.waitKey(0)
cv.destroyAllWindows()

3. 写入图像

cv2.imwrite()

第一个参数是文件名，第二个参数是要保存的图像。

cv.imwrite('messigray.png',img)

这会将图像以PNG格式保存在工作目录中。

# 示例总结

加载灰度图像，显示图像，按s保存图像，按Esc退出

import numpy as np
import cv2 as cv

img_file = cv.imread('img.jpg',0)
cv.imshow('img',img_file)
key = cv.waitKey(0)
if key == 27 : # 按Esc退出
    cv.destroyAllWindows()
elif key == ord('s'): # 按s保存图像并退出
    cv.imwrite('img_file_save.png',img_file)
    cv.destroyAllWindows()

# Matplotlib

Matplotlib 是 Python 2D-绘图领域使用最广泛的套件。它能让使用者很轻松地将数据图形化，并且提供多样化的输出格式。

# 使用matplotlib库
import numpy as np
import cv2 as cv
from matplotlib import pyplot as plt
img =  cv.imread('img.png',0)
plt.imshow(img, cmap = 'gray', interpolation = 'bicubic')
plt.xticks([]), plt.yticks([])  # 隐藏 x 轴和 y 轴上的刻度值
plt.show()

二、视频入门

1. 驱动相机读取视频

可以通过cap.isOpened()方法检查它是否已初始化。如果是True，那么确定。否则，使用cap.open()打开它

cap.read()返回布尔值(True/ False)。如果正确读取了帧，它将为True。因此，你可以通过检查此返回值来检查视频的结尾

import cv2 as cv
import numpy as np
from matplotlib import pyplot as plt

cap = cv.VideoCapture(0)
if not cap.isOpened():
    print("can't not open camera")
    exit()
while True:
    ret,frame = cap.read()

    if not ret:
        print('can not recevie frame')
        break

    gray = cv.cvtColor(frame, cv.COLOR_BGR2GRAY)
    cv.imshow('video',gray)
    if cv.waitKey(1) ==  ord('q'):
        break

cap.release() # 释放视频捕获
cv.destroyAllWindows()

注意：waitKey() 传入参数’0’会导致视频显示卡在一帧中

正确使用方法：

if cv.waitKey(1) ==  ord('q'):
    break

waitKey()相当于一个阻塞式的函数,如delay()

2. 获取视频格式

可以使用cap.get(propId)方法访问该视频的某些功能，其中propId是0到18之间的一个数字。每个数字表示视频的属性（如果适用于该视频），并且可以显示完整的详细信息在这里看到：cv::VideoCapture::get()

例如，我可以通过cap.get(cv.CAP_PROP_FRAME_WIDTH)和cap.get(cv.CAP_PROP_FRAME_HEIGHT)检查框架的宽度和高度

3. 设置视频格式

默认情况下，视频的分辨率为640x480，使用cap.set()设置即可

• cap.set(cv.CAP_PROP_FOURCC, codec)
• cap.set(cv.CAP_PROP_FPS, 30) #帧数
• cap.set(cv.CAP_PROP_FRAME_WIDTH, 1920)#列 宽度
• cap.set(cv.CAP_PROP_FRAME_HEIGHT, 1080) # 行 高度

PS : codec = cv.VideoWriter_fourcc('M', 'J', 'P', 'G')

**一、简介 **
cv2.VideoWriter_fourcc是 OpenCV 中用于定义视频编解码器的函数，它将四个字符的编码（FourCC）转换为一个用于视频编码器的整数。FourCC 是一种四字符编码，用于指定视频文件中使用的压缩方式。

二、语法和参数

1. 语法
   cv2.VideoWriter_fourcc(c1, c2, c3, c4)
   2.参数
   c1, c2, c3, c4：表示四个字符的编码，每个字符是一个字符，代表不同的视频编码器。常用的编码器包括：

• ‘XVID’：常用于 .avi 格式的视频文件。
• ‘MP4V’：常用于 .mp4 格式的视频文件。
• ‘MJPG’：适用于使用 Motion JPEG 编码的视频。

3.返回值

返回一个整数，该整数用于创建 cv2.VideoWriter 对象时指定视频编码格式。

import cv2 as cv
import numpy as np
from matplotlib import pyplot as plt

cap = cv.VideoCapture(0)
codec = cv.VideoWriter_fourcc('M', 'J', 'P', 'G')
cap.set(cv.CAP_PROP_FOURCC, codec)
cap.set(cv.CAP_PROP_FPS, 30) #帧数
cap.set(cv.CAP_PROP_FRAME_WIDTH, 1920) #列 宽度
cap.set(cv.CAP_PROP_FRAME_HEIGHT, 1080) # 行 高度

if not cap.isOpened():
    print("can't not open camera")
    exit()
while True:
    ret,frame = cap.read()

    if not ret:
        print('can not recevie frame')
        break

    gray = cv.cvtColor(frame, cv.COLOR_BGR2GRAY)
    cv.imshow('video',gray)
    if cv.waitKey(1) ==  ord('q'):
        break

cap.release() # 释放视频捕获
cv.destroyAllWindows()

4. 保存视频

import cv2 as cv
import numpy as np
from matplotlib import pyplot as plt

cap = cv.VideoCapture(0)
fourcc = cv.VideoWriter_fourcc(*'XVID')
out = cv.VideoWriter('output.avi',fourcc,20.0,(1920,1080))

cap.set(cv.CAP_PROP_FPS, 30) #帧数
cap.set(cv.CAP_PROP_FRAME_WIDTH, 1920) #列 宽度
cap.set(cv.CAP_PROP_FRAME_HEIGHT, 1080) # 行 高度

if not cap.isOpened():
    print("can't open camera")
    exit()

while True:
    ret,frame = cap.read()

    if not ret:
        print('not get')

    frame = cv.flip(frame, 0)
    out.write(frame)
    cv.imshow("video",frame)

    if cv.waitKey(1) == ord('q'):
        break;
cap.release()
out.release()
cv.destroyAllWindows()

5. 播放视频

跟捕获摄像头一致，只需要修改捕获的对象即可

如：

import numpy as np
import cv2 as cv
cap = cv.VideoCapture('vtest.avi')
while cap.isOpened():
    ret, frame = cap.read()
    # 如果正确读取帧，ret为True
    if not ret:
        print("Can't receive frame (stream end?). Exiting ...")
        break
    gray = cv.cvtColor(frame, cv.COLOR_BGR2GRAY)
    cv.imshow('frame', gray)
    if cv.waitKey(1) == ord('q'):
        break
cap.release()
cv.destroyAllWindows()

三、绘图功能

四、鼠标事件

五、滑块调参

cv.createTrackbar()：

• 第一个参数是轨迹栏名称

• 第二个参数是它附加到的窗口名称

• 第三个参数是默认值

• 第四个参数是最大值

• 第五个是执行的回调函数每次跟踪栏值更改

Opencv本身没有提供按钮相关的api，可以利用滑块函数，设定参数值为0/1，达到按钮的效果。

cv.getTrackbarPos()

• 第一个参数是轨迹栏名称

• 第二个参数是窗口名称

  使用cv.getTrackbarPos()函数，在主循环中可以实时响应滑块调节的对应轨道参数值

示例程序

import numpy as np
import cv2 as cv
def nothing(x):
    pass

# 创建一个黑色的图像，一个窗口
img = np.zeros((300,512,3), np.uint8)
cv.namedWindow('image')

# 创建RGB调整滑块栏
cv.createTrackbar('R','image',0,255,nothing)
cv.createTrackbar('G','image',0,255,nothing)
cv.createTrackbar('B','image',0,255,nothing)

# 为 ON/OFF 功能创建开关
switch = '0 : OFF \n1 : ON'
cv.createTrackbar(switch, 'image',0,1,nothing)

while(1):
    cv.imshow('image',img)

    r = cv.getTrackbarPos('R','image')
    g = cv.getTrackbarPos('G','image')
    b = cv.getTrackbarPos('B','image')
    s = cv.getTrackbarPos(switch,'image')

    if s == 0:
        img[:] = 0
    else:
        img[:] = [b,g,r]

    if cv.waitKey(1) == ord('q'):
        break

cv.destroyAllWindows()

四、OpenCV核心操作

一、图像的基本操作

二、图像的位运算

三、性能优化

1. 衡量代码性能的方式

cv.getTickCount函数返回从参考事件（如打开机器的那一刻）到调用此函数那一刻之间的时钟周期数。因此，如果在函数执行之前和之后调用它，则会获得用于执行函数的时钟周期数。

cv.getTickFrequency函数返回时钟周期的频率或每秒的时钟周期数。因此，要找到执行时间（以秒为单位），你可以执行以下操作：

e1 = cv.getTickCount()
# 你的执行代码
e2 = cv.getTickCount()
time = (e2 - e1)/ cv.getTickFrequency()

除了OpenCV，Python还提供了一个模块time，这有助于衡量执行时间。另一个模块profile有助于获取有关代码的详细报告，例如代码中每个函数花费了多少时间，调用了函数的次数等。

2. OpenCV默认的性能优化

许多 OpenCV 函数都是使用 SSE2、 AVX 等进行优化的。 它还包含未优化的代码。因此，如果我们的系统支持这些特性，我们就应该利用它们(几乎所有现代的处理器都支持它们)。在编译时默认启用它。因此，如果启用了 OpenCV，它将运行优化的代码，否则它将运行未优化的代码。可以使用 cvUseoptimized 检查是否启用 / 禁用和 cvSetuseoptimized 以启用 / 禁用它。让我们看一个简单的例子。

# 检查是否启用了优化
In [5]: cv.useOptimized()
Out[5]: True
In [6]: %timeit res = cv.medianBlur(img,49)
10 loops, best of 3: 34.9 ms per loop
# 关闭它
In [7]: cv.setUseOptimized(False)
In [8]: cv.useOptimized()
Out[8]: False
In [9]: %timeit res = cv.medianBlur(img,49)
10 loops, best of 3: 64.1 ms per loop

优化的中值滤波比未优化的版本快2倍。如果你检查其来源，可以看到中值滤波是 SIMD 优化。因此，可以使用它在代码顶部启用优化(默认启用的)

3. 性能优化方式

在Python和NumPy中优化性能的技术和编码方法的关键技术：

1. 避免显式循环

• 描述：尽量避免使用for循环，尤其是双重或三重循环。使用NumPy的向量化操作。
• 来源：NumPy User Guide - Array Programming

2. 向量化操作

• 描述：利用NumPy的数组运算和广播功能来实现高效的向量化操作，避免逐元素计算。
• 来源：NumPy Vectorization

3. 缓存一致性

• 描述：确保数据在内存中的布局有利于CPU缓存，从而提高访问速度。例如，使用行优先的存储方式。
• 来源：Understanding Cache and Memory

4. 避免不必要的数组复制

• 描述：尽量使用数组视图而非副本，这样可以减少内存开销。使用np.view()或切片来创建视图。
• 来源：NumPy Views

5. 使用Cython和Numba

• 描述

  ：如果在使用NumPy和向量化后代码仍然很慢，可以考虑使用Cython或Numba对性能关键部分进行加速。

  • Cython：允许将Python代码转换为C，以提高性能。
  • Numba：通过JIT编译加速NumPy代码，特别是循环。

• 来源：

  • Cython Documentation
  • Numba Documentation

6. 使用并行计算

• 描述：对于大规模计算任务，可以利用并行处理库（如multiprocessing或joblib）来加速计算。
• 来源：Python Multiprocessing

7. Profiling和性能分析

• 描述：使用性能分析工具（如cProfile和line_profiler）找出性能瓶颈，针对性优化。
• 来源：
  • cProfile Documentation
  • line_profiler

8. 利用科学计算库

• 描述：对于特定任务，利用专门的科学计算库（如SciPy、Pandas）进行更高效的数据处理和分析。
• 来源：SciPy Documentation

# 向量化

在Python中，向量化主要是指使用NumPy和其他库（如Pandas和TensorFlow）来处理数组和矩阵数据的能力，从而提高计算效率。以下是一些在Python中向量化的常见用法：

1. 使用NumPy进行向量化

NumPy是Python中用于数值计算的库，它提供了高效的数组操作。通过向量化，你可以避免使用显式的循环，从而提高代码的性能。

python复制代码import numpy as np

# 创建一个NumPy数组
a = np.array([1, 2, 3, 4, 5])

# 向量化操作：所有元素加2
b = a + 2
print(b)  # 输出: [3 4 5 6 7]

# 向量化操作：所有元素平方
c = a ** 2
print(c)  # 输出: [ 1  4  9 16 25]

2. 使用Pandas进行向量化

Pandas是用于数据分析的库，它提供了类似于NumPy的向量化操作，适用于处理DataFrame和Series对象。

python复制代码import pandas as pd

# 创建一个Pandas Series
s = pd.Series([1, 2, 3, 4, 5])

# 向量化操作：所有元素乘以3
s2 = s * 3
print(s2)  # 输出: 0    3, 1    6, 2    9, 3   12, 4   15

3. 使用TensorFlow进行向量化

在深度学习中，TensorFlow也广泛使用向量化来进行大规模的矩阵运算。

python复制代码import tensorflow as tf

# 创建一个TensorFlow张量
x = tf.constant([1, 2, 3, 4, 5])

# 向量化操作：所有元素加5
y = x + 5
print(y.numpy())  # 输出: [ 6  7  8  9 10]

总结

向量化通过批量处理数据，减少了循环的使用，从而提高了代码的性能和可读性。在进行数值计算时，推荐尽量使用向量化的方法。
