【51单片机】第十七讲 红外通信
2024.2.2日更新
一、使用模块
红外遥控
- 介绍:红外遥控是利用红外光进行通信的设备,由红外LED将调制后的信号发出,由专用的红外接收头进行解调输出。
- 红外LED波长:940nm,红外信号属于电磁波
- 通信协议标准:NEC标准

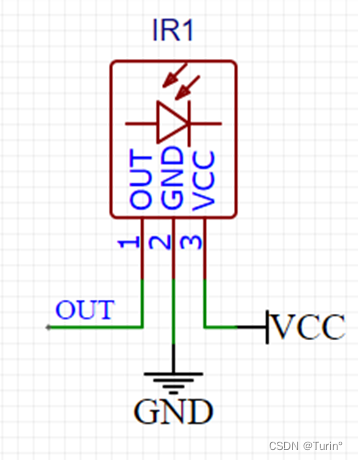

红外接收管
二、原理部分
一、红外通信的原理
- 空闲状态:红外LED不亮,接收头输出高电平
- 发送低电平:红外LED以38KHz频率闪烁发光,接收头输出低电平
- 发送高电平:红外LED不亮,接收头输出高电平
总而言之,只有红外LED发送38KHZ的闪烁信号时,红外接收头OUT引脚才会对外输出低电平信号
红外发送–红外接收的本质是调制和解调,在这种条件下,可以过滤掉自然界中的“噪声信号”,只有38KHZ附近的红外信号才能被红外接收头识别转换为对应的低电平。
转换示意图:

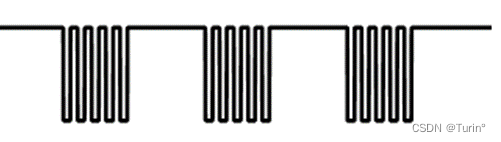

1.红外LED发出的信号
2.红外接收头发出的信号
其中,红外接收头发出的低电平信号的宽度等价于红外LED发送的38KHz信号的时间。
二、NEC通信的原理

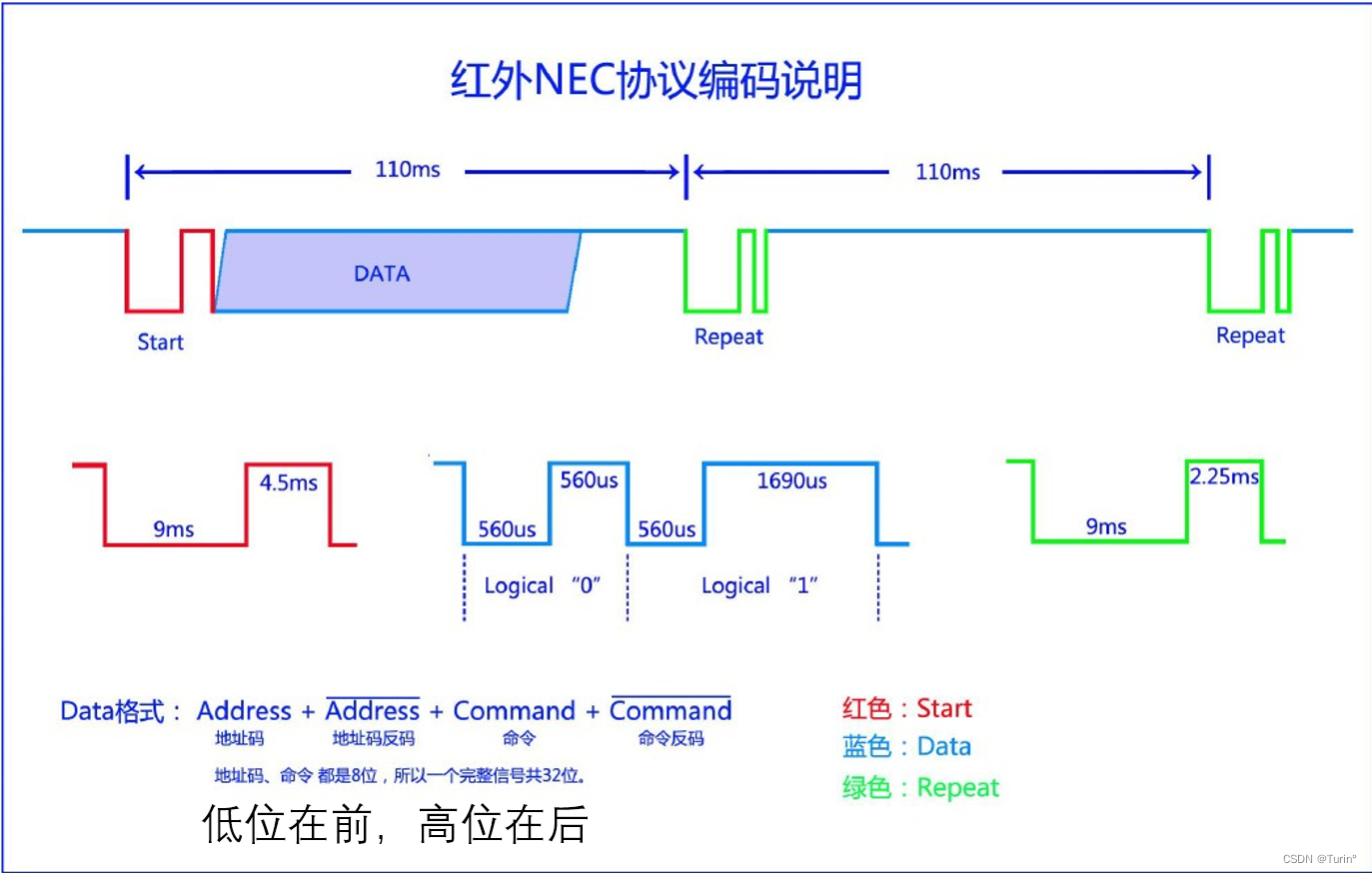

一、红外NEC协议
在51单片机中,使用NEC通信协议,虽然NEC标准上要求(比如说Start信号)低电平持续时间9ms,高电平持续时间4.5ms,但是stc89c52用红外通信要使用到外部中断,外部中断检测方式有两种:低电平/下降沿,我们这里使用下降沿检测方式,一个完整的Start信号,包含两个下降沿,即触发两次中断,所以只要从第一次中断开始起始,第二次中断判断时间长度,即可分辨是Start还是Repeat信号。
二、NEC编码

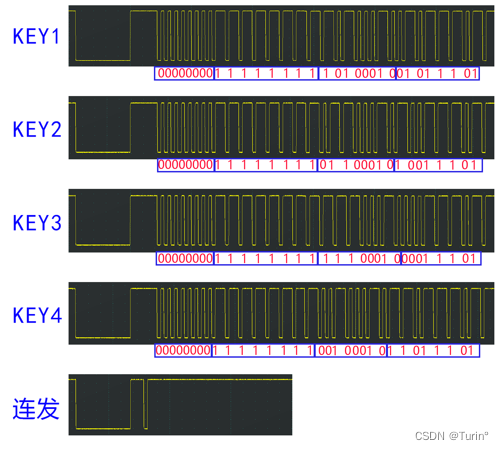

NEC编码包括地址码和命令码,其中地址吗和命令码都会进行一次反码校验。因此,一段完整的NEC数据码一共有4个字节,32位bit
遥控器键码
这里,我们定义地址码为Address,命令码为Command, 完整的数据码为DATA,如果我们按下0,那么发送的Address=0x00; Command =0x16; 那么DATA一共包含0X00,0XFF,0X16,~0X16四个字节的先后数据。
三、外部中断的原理
- STC89C52有四个外部中断
- STC89C52外部中断有两种方式:下降沿/低电平触发

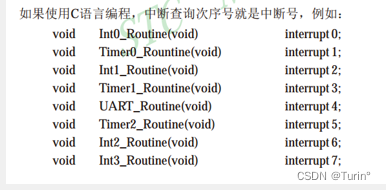

- 中断号
外部中断配置的寄存器:
三、代码部分
#重要调试过程
11.0592MHZ和12MHZ的定时器计数速率不一致,硬件电路或者程序运行速度相关问题,可能导致实际的(比如Start命令)宽度并不是很接近于标准的通信协议,需要我们自己去调试,这里我在调试的过程中遇到了一些问题,以下为相关代码和解决方法
外部中断
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
|
unsigned char Num; void main() { LCD_Init(); Int0_Init(); while(1) { LCD_ShowNum(1,1,Num,2); } }
void Int0_Rountine(void) interrupt 0 { Num++; }
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
|
/** * @brief * @param * @retval */ void Int0_Init(void) //@11.0592MHz { IT0=1; IE0=0; EX0=1; EA=1; PX0=1; }
/* void Int0_Rountine(void) interrupt 0; { } */
|
Timer0计时模块编写,用作跟红外通信相关的编码时序计时
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55
|
void Timer0_Init(void) //@11.0592MHz { TMOD &= 0xF0; TMOD |= 0x01; TL0 = 0x00; TH0 = 0x00; TF0 = 0; TR0 = 0; ET0=1; EA=1; PT0=0; }
void Time0_SetCounter(unsigned int Number) { TL0=0x0F&Number; TH0=0xF0&Number; }
unsigned int Time0_GetCounter() { unsigned int number; number=TL0+TH0; return number; } void Time0_Run(unsigned char Flag) { if(Flag) { TR0=1; } else { TR0=0; } } /*定时器中断函数模板 void Timer0_Routine() interrupt 1 //中断子程序 { static unsigned int T0Count;//静态局部变量,保证退出函数之后不销毁 TL0 = 0x66; //设置定时初始值 TH0 = 0xFC; //设置定时初始值 T0Count++;//每次进入中断子程序,秒控制器自加一 if(T0Count>=1000)//每1s执行对P2_0的操作 { T0Count=0; P2_0 =~P2_0; } } */
|
红外通信模块
测试结果:红外可以接收,但是无法发送起始命令(按下按键后,LED不亮)
问题分析 :计时器计数的时长不在我们 > if(IR_Time>=13500-500 && IR_Time<=13500+500) < 语句的判断范围内
解决方案:修改if语句的判断范围,使之能检测到Start命令,并用LCD1602显示定时器发送Start命令实际的定时器计数数值IR_Time。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44
|
unsigned char IR_ADDRESS; unsigned char IR_State; unsigned char IR_Time;
void IR_Init()//红外中断初始化 { Timer0_Init(); Int0_Init(); }
void Int0_Rountine(void) interrupt 0 //外部中断函数,使用状态机方法 { if(IR_State==0)//起始时,一但红外管检测到按键按下,就会进入外部中断程序,从状态0开始 { Timer0_SetCounter(0); Timer0_Run(1); IR_State=1; } else if(IR_State==1)//状态1 { IR_Time=Timer0_GetCounter(); Timer0_SetCounter(0); if(IR_Time>=13500-500 && IR_Time<=13500+500)//检测红外管是否发送起始命令 { P2=0; IR_State=2; Timer0_SetCounter(0); } else if(IR_Time>=11250-500 && IR_Time<=11250+500)//重复命令 { IR_State=0; Timer0_SetCounter(0); } else { IR_State=1;//自循环 } } }
|
测试定时器是否正常计数
问题1:延时函数用到12MHZ,需要改写
问题2: Timer0模块多个函数编写存在问题
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21
|
unsigned char Num;//Num只能到255 void main() { LCD_Init(); Timer0_Init(); Timer0_SetCounter(0); Timer0_Run(1); Delay(1); LCD_ShowNum(1,1,Timer0_GetCounter(),5); while(1) { } }
|
修改后,再次测试…
延时13ms观察定时器计数,通过LCD可以看到,13ms对应的计数居然是12076, 不符合12MHZ的通信要求,由此,我们要重新运算通信时序时长
使用时间转换器Timer0_usCount ,对比结果,显示真实的13500ms对应的定时器计数值
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
| #include <REGX52.H> #include "Timer0.h" #include "Delay.h" #include "LCD1602.h" #include "INT0.h" #include "IR.h"
unsigned char Num; void main() { LCD_Init(); Timer0_Init();Timer0_SetCounter(0);Timer0_Run(1); Delay(13); LCD_ShowNum(1,1,Timer0_GetCounter(),5); LCD_ShowNum(2,1,Timer0_usCount(0x66,0xCF),5); while(1) { } }
|
实际红外管,起始命令的时长为"12926"
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51
|
unsigned char IR_ADDRESS; unsigned char IR_State;
//unsigned char IR_Time; 错误!!!这里定义为字符类型,对应的数值仅有255,对应的13500无法赋值给IR_Time unsigned int IR_Time;
void IR_Init()//红外中断初始化 { Timer0_Init(); Int0_Init(); }
void Int0_Rountine(void) interrupt 0 //外部中断函数,使用状态机方法 { if(IR_State==0)//起始时,一但红外管检测到按键按下,就会进入外部中断程序,从状态0开始 { Timer0_SetCounter(0); Timer0_Run(1); IR_State=1; } else if(IR_State==1)//状态1 { IR_Time=Timer0_GetCounter(); Timer0_SetCounter(0); if(IR_Time>12926-500 && IR_Time<12926+500)//检测红外管是否发送起始命令 { LCD_ShowNum(1,1,IR_Time,5); P2=0; IR_State=2; Timer0_SetCounter(0); } else if(IR_Time>=1000 && IR_Time<=2000)//重复命令 { IR_State=0; Timer0_SetCounter(0); } else { P2_5=1; P2_5=0; P2_5=1; IR_State=1;//自循环 } } }
|
经过对代码的修改后,将程序烧录到单片机上,在LCD1602上显示能够进入>if(IR_Time>12926-500 && IR_Time<12926+500)语句的命令时长<
IR_Time在12926附近浮动,可见用标准的13500作为代码中的时长判断并不合适,同理,后续的其他命令时长(低电平/高电平/Repeat/)也用这种方法测试(调大判断范围、显示真实时长、修改合适的范围)
一、外部中断
1.外部中断寄存器配置
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
|
/** * @brief * @param * @retval */ void Int0_Init(void) //@11.0592MHz { IT0=1;//下降沿触发中断 IE0=0; EX0=1; EA=1; PX0=1; }
/* void Int0_Rountine(void) interrupt 0; { } */
|
2.对定时器0进行重编写
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65
|
void Timer0_Init(void) //@11.0592MHz { TMOD &= 0xF0; TMOD |= 0x01; TL0 = 0x00; TH0 = 0x00; TF0 = 0; TR0 = 0; ET0=1; EA=1; PT0=0; }
///TH0 TL0不能随便给Number的,有高低位之分! void Timer0_SetCounter(unsigned int Number) { TH0=Number/256; TL0=Number%256; }
//!!! unsigned int Timer0_GetCounter(void) { //number=TL0+TH0; return (TH0<<8)|TL0; }
//!!! void Timer0_Run(unsigned char Flag) { // if(Flag) // { // TR0=1; // } // else // { // TR0=0; // } TR0=Flag; }
unsigned int Timer0_usCount(unsigned int TL,unsigned int TH)//时间转换器 { unsigned int us = (0xFF-TH)*16*16 + (0xFF-TL); return us; }
/*定时器中断函数模板 void Timer0_Routine() interrupt 1 //中断子程序 { static unsigned int T0Count;//静态局部变量,保证退出函数之后不销毁 TL0 = 0x66; //设置定时初始值 TH0 = 0xFC; //设置定时初始值 T0Count++;//每次进入中断子程序,秒控制器自加一 if(T0Count>=1000)//每1s执行对P2_0的操作 { T0Count=0; P2_0 =~P2_0; } } */
|
3.红外通信模块
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118
|
//unsigned char IR_Time; 错误!!!这里定义为字符类型,对应的数值仅有255,对应的13500无法赋值给IR_Time unsigned int IR_Time; unsigned char IR_State;
unsigned char IR_Data[4]; unsigned char IR_Data_p;
unsigned char IR_DataFlag; unsigned char IR_RepeatFlag;
unsigned char IR_Address; unsigned char IR_Command;
void IR_Init()//红外中断初始化 { Timer0_Init(); Int0_Init(); }
unsigned char IR_GetAdress(void) { return IR_Address; }
unsigned char IR_GetCommand(void) { return IR_Command; }
unsigned char IR_GetDataFlag(void) { unsigned int Flag = IR_DataFlag; IR_DataFlag=0; return Flag; }
unsigned char IR_GetRepeatFlag(void) { unsigned int Flag = IR_RepeatFlag; IR_RepeatFlag=0; return Flag; }
void Int0_Rountine(void) interrupt 0 //外部中断函数,使用状态机方法 { if(IR_State==0)//起始时,一但红外管检测到按键按下,就会进入外部中断程序,从状态0开始 { Timer0_SetCounter(0); Timer0_Run(1); IR_State=1; } else if(IR_State==1)//状态1 { IR_Time=Timer0_GetCounter(); Timer0_SetCounter(0); if(IR_Time>12926-500 && IR_Time<12926+500)//检测红外管是否发送起始命令 { P2=0; IR_State=2; } else if(IR_Time>11250-500 && IR_Time<11250+500)//重复命令 { IR_RepeatFlag=1; IR_State=0; Timer0_Run(0); } else { IR_State=1;//自循环 } } else if(IR_State==2)//状态2 { IR_Time=Timer0_GetCounter(); Timer0_SetCounter(0); if(IR_Time>1032-500 && IR_Time<1032+500)//将IR_Data中的某一位置零 { IR_Data[IR_Data_p/8] &= ~(0x01<<(IR_Data_p%8)); // 0x01<<1 0000 0001 0000 0010 ~(0x01<<1) 1111 1110 1111 1101 //IR_Data_p++/8,对应的值从0到3 //IR_Data_p++%8,对应的值0~7循环四轮 IR_Data_p++;//Data的二进制位指针,0~31 } else if(IR_Time>2074-500 && IR_Time<2074+500) { IR_Data[IR_Data_p/8] |= (0x01<<(IR_Data_p%8)); // 0x01<<1 0000 0001 0000 0010 ~(0x01<<1) 1111 1110 1111 1101 //IR_Data_p++/8,对应的值从0到3 //IR_Data_p++%8,对应的值0~7循环四轮 IR_Data_p++;//Data的二进制位指针,0~31 } else { IR_Data_p=0; IR_State=1; } if(IR_Data_p>=32) { IR_Data_p=0;//位指针清零 if((IR_Data[0] == ~IR_Data[1]) && (IR_Data[2] == ~IR_Data[3])) { IR_DataFlag=1; IR_Address=IR_Data[0]; IR_Command=IR_Data[2]; } Timer0_Run(0); IR_State=0; } } }
|
3.主函数
运行问题1:在没有>IR_GetDataFlag()||IR_GetRepeatFlag()<的情况下,按下对应的红外按键也会产生连加的现象,这里
// if(Command==0x15)
// {
// Num–;
// }
// if(Command==0x09)
// {
// Num++;
// }跳出了>if(IR_GetDataFlag()),只要红外遥控发出信号,红外发送管会产生对应的数据码,只要红外发送管产生单个方波信号,NUM也能自加,正确情况下应该是产生完整的数据码,然后标志位=1,NUM才能加一,这里出现了代码书写逻辑的错误<
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43
|
unsigned char Num; unsigned char Command,Address; void main() { LCD_Init(); IR_Init(); LCD_ShowString(1,1,"ADR COM NUM");//tab键会被识别 LCD_ShowHexNum(2,1,00,2); LCD_ShowHexNum(2,6,00,2); LCD_ShowNum(2,11,00,3); while(1) { if(IR_GetDataFlag()||IR_GetRepeatFlag())//IR_GetRepeatFlag连加标志位 { Command=IR_GetCommand(); Address=IR_GetAdress(); LCD_ShowHexNum(2,1,Address,2); LCD_ShowHexNum(2,6,Command,2); if(Command==0x15) { Num--; } if(Command==0x09) { Num++; } LCD_ShowNum(2,11,Num,3); } // if(Command==0x15) // { // Num--; // } // if(Command==0x09) // { // Num++; // } // LCD_ShowNum(2,8,Num,2); } }
|
修改完成后,运行正常
现象:按下对应的按键,LCD1602上会显示对应的地址码,键码,以及NUM,按下控制NUM加减的按键,NUM会正确地进行自加减,并且具备连加/减地功能
本程序用到了大量函数封装的方法,便于我们进行调用以及参数的判断,模块化编程极大地优化了代码的结构以及可移植性
二、红外通信+PWM控制电机转速
1.主函数
由于红外通信和PWM都要用到定时器/中断,这里同时使用到STC89C52中的定时器0和定时器1,使用定时器/红外中断时要注意区分优先级
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35
|
unsigned char Num; unsigned char Command,Address; unsigned char Speed;
void main() { Motor_Init(); IR_Init(); while(1) { Command=IR_GetCommand(); if(IR_GetDataFlag()) { if(Command==IR_VOL_ADD) { Speed++; Speed%=4; } } switch(Speed) { case 0:Motor_CompareSet(0);break; case 1:Motor_CompareSet(50);break; case 2:Motor_CompareSet(75);break; case 3:Motor_CompareSet(100);break; } Nixie(1,Speed); } }
|
2.直流电机模块(定时器1)
这里将占空比封装成函数
思考:直接将子模块中的参数封装成函数,和直接调用全局变量的区别?
封装成函数更便于调用
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34
|
unsigned char Count,Compare;
sbit Motor = P1^3;
void Motor_Init(void) { Timer1_Init(); }
void Motor_CompareSet(unsigned char num)//占空比设置 { Compare=num; }
void Timer1_Routine() interrupt 3 //PWM控速 { TL1 = 0x9C; TH1 = 0xFF; Count++; Count%=100; if(Count<Compare) { Motor=1; } else { Motor=0; } }
|
现象:按下红外遥控上对应的按键,直流电机速度发生变化
